[ Data Architecure Professional ]
제 1절 전사아키텍처 이해
1-1. 전사아키텍처 개요
1-1-1. 전사아키텍처 정의
1. 전사아키텍처 개념
가. 전사아키텍처 도입배경
- 기업의 복잡한 시스템을 파악하기 쉽게 정리하는 것으로, 시스템을 필요한 형태로 변화시키는 것을 좀 더 쉽게 하기 위해 도입
나. 전사아키텍처 정의
- 다양한 정보기술의 혁신활동과 관리 통제를 포함하며, 시스템 도입의 구축 뿐 아니라 운영과 평가까지 통합적으로 관리하는 것을 의미
다. 전사 개념
- 전사(Enterprise) : 일반적으로 기업 또는 기관을 지칭하며, 공동의 목표를 추구하기 위해 고객, 상품, 서비스가 존재하고 이를 지원하기 위한 조직,
자원, 기술을 보유하며 필요한 업무 프로세스를 수행하는 조직의 집합체
- 전사의 범위를 초기에 명확히 정의해야 하며 전사아키텍처 수립 과정에서 중요한 판단기준이 되므로 이해 당사자들이 충분히 공감할 수 있어야함
- 전사아키텍처를 수립하는 모든 활동은 정의된 전사의 성과와 목표에 초점을 두고 아키텍처를 도출해야 함
라. 아키텍처 개념
- 대상에 대한 구조 뿐 아니라 대상구조의 유지 관리를 위한 원칙과 지침, 향후 목표 아키텍처로 가기 위한 계획을 포함
- 규칙(Rule) 관점 : 전략, 원칙/지침, 표준
- 모델(Model) 관점 : 참조 모델, 비즈니스 아키텍처, 데이터 아키텍처, 어플리케이션 아키텍처, 기술 아키텍처
- 계획(Plan) 관점 : 이행계획, 구체계획을 의미하며 목적에 따라 복잡한 대상을 단순하게 표현하고 구성 요소의 변화에 대한 요구를 수용하는 청사진
2. 전사아키텍처 추진 현황
- 전사아키텍처 관련 범정부 기준
* 범정부 전사아키텍처 참조 모델 : 아키텍처 구성요소의 표준화 및 부품화를 위한 참조 모델
* 범정부 전사아키텍처 산출물 메타 모델 : 아키텍처를 구성하는데 필요한 정보들과 그들 간의 관계를 정의한 모델
* 범정부 전사아키텍처 성숙도 모델 : 아키텍처 수준 및 향후 발전 방향을 수립할 수 있도록 1~5단계의 아키텍처 수준과 측정 항목을 정의한 모델
* 범정부 전사아키텍처 지원시스템(GITAMS) : 아키텍처 표준과 기준을 제공하고 각 기관의 아키텍처 정보 공유, 활용할 수 있도록 지원하는 시스템
3. 전사아키텍처 관련 데이터 아키텍처 전문가 역할
- 고품질의 데이터 모델 또는 데이터 아키텍처를 정의하기 위해서는 이러한 전사아키텍처의 개념을 충분히 이해하고 있어야 함
1-2-2. 전사아키텍처 프레임워크
1. 전사아키텍처 프레임워크 개념
- 전사아키텍처 활동에서 얻어지는 산출물을 ㄹ분류하고 조직화하고 이를 유지관리 하기 위한 전체적인 틀을 정의하는 것
2. 전사아키텍처 프레임워크 구성
- 전사아키텍처 정책/정보/관리 3영역으로 구분
가. 전사아키텍처 정책
- 전사아키텍처의 정보를 어떻게 구성하고 전사아키텍처 수립을 통하여 기업이 달성하고자 하는 궁극적인 모습, 전사아키텍처를 효과적으로 관리하고
활용하기 위한 원칙은 어떤 것인지 등을 정의하는 것

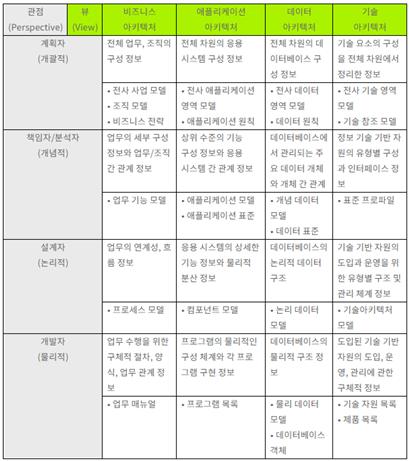

- 뷰와 관점의 두가지 차원으로 전사아키텍처 정보를 구분하고 뷰와 관점이 교차하는 각 셀에는 전사아키텍처 정보의 실체가 되는 산출물을 정의
- 각 셀은 전후 좌우의 셀과 연관성을 가지며 셀간의 추적성이 확보되어야함
- 전사아키텍처 비전
* 전사아키텍처 수립을 통해 궁극적으로 달성하고자 하는 모습으로 전사아키텍처 구축 목표, 목표를 효과적으로 달성하기 위한 전략, 방향을 포함
- 전사아키텍처 원칙
* 전사아키텍처 정보를 효율적으로 구축하고 기업 목적에 맞게 전사아키텍처 정보를 효과적으로 활용하기 위해 조직 구성원이 공유해야할 규범
나. 전사아키텍처 정보
- 아키텍처 도메인(Architecture Domain) : 아키텍처 매트릭스 상에서 뷰 관점으로 아키텍처 영역을 구분한 것
- 현행 아키텍처와 목표 아키텍처는 이런 아키텍처 도메인별로 아키텍처 정보를 구축
- 현행 아키텍처 : 아키텍처 도메인별로 정의된 산출물에 대해 기업의 현재 상태를 아키텍처 정보로 정의한 것을 말함
- 목표 아키텍처 : 아키텍처 도메인별로 정의된 산출물에 대해 기업이 궁극적으로 달성하고자 하는 목표 아키텍처의 상태를 아키텍처 정보로 정의한 것
- 전사아키텍처 이행 계획 : 아키텍처 도메인별로 현재 모습에서 바람직한 목표 모습으로 이행하기 위한 이행 전략과 이행 계획을 정의한 것
다. 전사아키텍처 관리
- 전사아키텍처 관리체계
* 구축된 전사아키텍처를 유지하고 개선하기 위한 제도적 기반을 수립, 정의된 전사아키텍처 원칙을 준수하고 통제하기 위한 조직과 프로세스를 정의
- 전사아키텍처 관리 시스템
* 전사아키텍처 정보관리 효율성을 제고하고 전사아키텍처 정보의 공유를 활성화하기 위해 구축하는 정보시스템
* 일반적으로, 모델링 도구(EA 정보 정의)/전사아키텍처 리포지터리(EA 정보 저장)/전사아키텍처 포털(EA 정보 배포)로 구성됨
- 전사아키텍처 평가
|
전사 사업 모델 (계획자 관점) |
아키텍처 정보를 구축하는 대상인 전사 범위를 정의하는 것으로 시작 전사를 둘러싼 내외부의 이해 관계자를 분석, 외부 객체와의 가치 사슬을 분석하여 전사 정의 |
|
조직 모델 (계획자 관점) |
기업의 사업 모델을 지원하기 위한 기업의 조직 구조를 정의 비즈니스를 수행하는 지리적 위치와 내부 객체를 도출하여 기업의 조직구조와 업무분석을 정의 |
|
업무 기능 모델 (책임자 관점) |
기업의 업무 기능을 계층적으로 분할하고 기능 내용을 정의 기능을 분할할 때는 조직 기준이 아닌 업무 기능의 유사성과 연관성을 기준으로 정의 상위 업무는 하위 업무 기능의 합으로 완전히 표현될 수 있어야함 |
|
프로세스 모델 (설계자 관점) |
업무 기능을 상세화하여 계층적으로 프로세스를 분할하고 프로세스의 활동 내용을 정의 |
|
업무 매뉴얼 (개발자 관점) |
업무 기능이나 프로세스별 업무 내역을 상세히 기술한 자료로 목록 수준의 정보를 관리 |
나. 어플리케이션 아키텍처
- 기업 업무를 지원하는 전체 어플리케이션을 식별하고 연관성을 정의하며 업무와 IT특성을 고려하여 그룹화, 범주화 하여 구조를 체계화 하는 것
|
전사 어플리케이션 영역모델 (계획자 관점) |
기업 업무를 지원하는 어플리케이션 식별하고 특성 분석을 통해 전사 수준에서 구조화 하는 것 |
|
어플리케이션 모델 (책임자 관점) |
각 어플리케이션이 지원하는 기능/데이터 정보 정의, 서비스 도출, 연관 관계를 정의 |
|
컴포넌트, 클래스 모델 (설계자 관점) |
실제 어플리케이션 개발에 필요한 설계정보를 관리하는 것 컴포넌트/클래스/데이터 흐름도 등의 개발 방법론에 영향을 많이 받음 |
|
프로그램 목록 (개발자 관점) |
어플리케이션의 최종 단위인 프로그램에 대한 정보를 관리 |
다. 데이터 아키텍처
- 데이터 구조를 체계적으로 정의
- 전사의 데이터 영역을 업무 데이터와 메타 데이터로 구분
|
전사 데이터 모델 (계획자 관점) |
개괄 데이터 모델 상위 수준의 전사 데이터 영역을 분류하여 표현한 것 |
|
개념 데이터 모델 (책임자 관점) |
전사 수준의 데이터 모델로 단위 주제 영역 또는 핵심 엔티티 정도를 표현한 데이터 모델 전사 수준에서 사용하는 데이터를 전체적으로 표현할 수 있는 기본 틀 |
|
논리 데이터 모델 (설계자 관점) |
개념 데이터 모델에서 정의된 주제 영역과 핵심 엔터티를 기본 정보로 업무 요건을 충족시키기 위한 데이터의 상세한 구조를 논리적으로 구체화 한 것 |
|
물리 데이터 (개발자 관점) |
기술적 환경과 특성을 고려하여 물리적 데이터 구조를 설계하고 데이터베이스 객체를 정의한 것 |
라. 기술 아키텍처
- 비즈니스, 데이터, 어플리케이션 아키텍처에서 정의된 요건을 지원하는 전사의 기술 인프라 체계를 정의하는 것
|
전사 기술 영역 모델 기술 참조 모델 (계획자 관점) |
기업이 업무 활동에 필요한 정보기술의 영역을 상위 수준에서 분류한 것 |
|
표준 프로파일 모델 (책임자 관점) |
기술 참조 모델에 명시된 서비스를 지원하기 위한 정보 기술 표준들의 집합 기술 아키텍처 요소에 영향을 미치는 모든 표준을 포함하며 시스템 이식성, 확장성, 상호운용성, 호환성을 제고 |
|
기술 아키텍처 모델 (설계자 관점) |
전사 기술 영역 모델이나 기술 참조 모델에서 정의된 서비스 카테고리별로 아키텍처의 패턴을 정의하거나 기업의 소프트웨어, 하드웨어, 네트워크 등의 구성 요소에 대한 배치도를 정의 |
|
기술 자원 목록 제품 목록 (개발자 관점) |
표준 프로파일이나 기술 아키텍처 별로 관련된 기술 자원 목록이나 제품 목록을 기술 아키텍처 정보로 관리 |
4. 전사 아키텍처 프레임워크 사례
- 책 41p
- ZEAF / FEAF / TEAF / DoDAF / TOGAF / 공공부분EAF
1-1-3. 전사아키텍처 참조 모델
참조 모델 정의
가. 참조 모델 개념
- 아키텍처 구성 요소를 식별하여 표준화한 것으로 기관이나 기업의 전사아키텍처를 수립할 때 참조하는 추상화 된 모델
나. 참조 모델 현황
* 성과 참조 모델(Performance Reference Model) : 정보화 성과 측정을 위한 항목과 지표 및 방법을 제시
* 업무 참조 모델(Business Reference Model) : 업무아키텍처의 기준, 아키텍처 대상 기관의 사업 또는 업무 등을 전체적으로 분류하고 정의
* 서비스 참조 모델(Service Reference Model) : 응용아키텍처의 기준, 응용 서비스의 기능을 분류하고 정의
* 데이터 참조 모델(Data Reference Model) : 데이터아키텍처의 기준, 기관 간 교환되는 주요 데이터 요소를 분석하고 정의하여 표준화
* 기술 참조 모델(Technical Reference Model) : 기술아키텍처의 기준, 정보기술을 분류 및 식별
- 기술 참조 모델이 가장 잘 활용되고 있으며 대표 선진 사례로 미연방 TRM, 오픈그룹 TRM, 가트너 TRM, 정보화진흥원 TRM 등이 있음
- 선진 사례는 어떤 것은 너무 범용적이며, 어떤 것은 정부, 국방 등 특정 영역에 의존적이기 때문에 자사 혹은 해당 산업의 기술적 특성 반영 X
다. 참조 모델 구축 방법
- 공통적인 특성을 추출하여 그 산업군에 맞게 범용적으로 만드는 방법
- 복잡하고 대표적인 기업을 선정하여 그 기업의 아키텍처를 표본으로 삼아 비슷한 타 기업에서 재활용 하게 만드는 것
2. 참조 모델 사례
가. 업무 참조 모델
- 특정 기관의 독립적인 업무 기능을 중심으로 정의한 참조 모델
나. 서비스 참조 모델
- 업무 수행과 목표 달성을 지원하는 서비스 요소를 분류하기 위한 기능 중심의 평가 지향적 참조 모델
- 여러 개의 서비스 영역으로 구분되며, 각 영역은 여러 개의 서비스 유형으로 구성되고, 각 서비스 유형은 서비스 컴포넌트로 분류
다. 기술참조 모델
- 업무 서비스 구성 요소의 전달, 교환, 구축을 지원하는 표준, 명세, 기술 요소를 기술하기 위함
- 특성상 다양한 산업군 및 기업에 바로 적용 가능하여 구축이 용이하고 기대효과가 커서 가장 먼저 적용 가능한 영역
라. 데이터 참조 모델
- 기관 간 공통 정보 파악과 활용을 지원하기 위한 참조모델
- 기관 간 정보 공유 및 데이터 표준화, 재사용을 지원하기 위한 범정부 데이터 분류 및 데이터 표준화와 관리를 위한 기준과 체계를 정의
* 범정부 데이터 모델 : 범정부에서 구축 및 활용하고 있는 데이터를 식별하고 데이터 영역 간의 관계를 도식화 한 것
* 데이터 분류 : 데이터 분류 기준을 정의하고, 분류 체계를 활용함으로써 좀 더 용이한 데이터 관리 및 검색이 가능
* 데이터 구조 : 범위 내 모든 데이터 요소와 요소의 소유주, 표준화 항목 정의, 요소 간 관계 및 정보 저장
* 데이터 교환 : 교환 대상 정의 및 메시지 구조, 방식을 제시하고 교환 내역을 관리
* 데이터 관리 : 데이터 품질, 표준화, 보안 등의 유지를 위한 데이터 관리 정책 및 규칙, 프로세스, 조직 구조를 정의
마. 성과 참조 모델
- 정보화 성과 관리를 위한 구성 요소와 관계를 정의한 것으로, 정보화 성과 제고 및 정보화 사업 품질 향상을 위한 기본 틀 제공
- 의사결정을 향상 시키며, 정보화 사업의 입력, 과정, 출력, 최종 성과 간의 인과 관계를 명확히 하여 계층별 성과의 연계를 증진
3. 참조 모델 활용
1-1-4. 전사아키텍처 프로세스
전사아키텍처 프로세스 개요
- 전사아키텍처를 구축하고 관리하는 전체 절차에 관한 것으로 작업단계, 공정, 작업내용 등을 정의하는 것
- 전사아키텍처 프레임워크 구성요소이며, 전사아키텍처 프레임워크 내 다른 구성요소를 정의하기 위한 모든 절차와 작업을 포함
전사아키텍처 프로세스 구성
